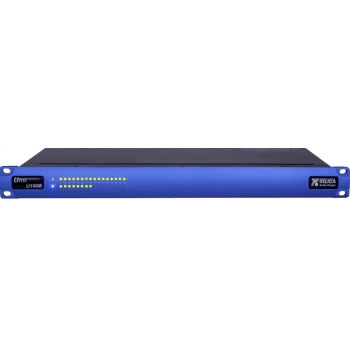

UNO U1608是一臺數字音頻媒體矩陣,16路的話筒/線路輸入,8路音頻輸出.可滿足小型,中型或要求多輸入的會議,宴會廳,法院,報告廳,酒吧固定安裝的擴聲系統的應用, UNO U系列的設計和控制軟件NenConsole中可提供大量的信號處理模塊,路由矩陣選擇模塊組成的固定標準功能圖,用戶可以根據現場的音響系統和現場擴聲條件來進行xilia官方網站下載,選擇,導入的設計音頻系統的功能圖,通過電腦上的控制軟件,或墻面控制面板,擴展盒或第三方的中控或開關設備來控制UNO U系列的設備,使用以太網和UNO的網口可以聯機控制,形成集中控制大音頻系統.
特點:
□16路模擬音頻輸入口,支持48V幻象電源供給/或選擇線路輸入
□8路模擬音頻輸出
□4進2出的邏輯開關接口,可用于火警信息接入,開啟投影幕布或調用前8個場景程序
□用于系列設計和控制的RJ45接口,連接到路由器PC軟件和墻面面板,擴展盒,第三設備可控
□前面板LED屏主要功能標示包括
◤每路輸入輸出通道信號指示燈
◤網絡連接情況指示燈
◤電源開啟指示燈
□可包含數字音頻處理模塊
◤混音器：標準式混音臺、矩陣選擇式混音器、立體聲混音器,左中右立體聲混音器,自動門限混音器,自動增益互補混音器(底噪補償),優先選擇混音器,加法器.
◤均衡器：GEQ圖示均衡器、PEQ參量均衡器、AFC自動反饋抑制器
◤濾波器：高通濾波器、低通濾波器、高頻帶通濾波器、低頻帶通濾波器、相位校正濾波器
◤分頻器：2分頻, 3分頻和4分頻
◤動態處理器：噪聲門,自動電平控制器、壓縮器,限幅器、擴展器、閃避器(自動背景音樂衰減)
◤路由分配器：1x1 ~ 32x32
◤延時器：0 ~ 2s
◤控制器：音量控制器、70個模式調用、邏輯控制模塊、
◤電平表：信號電平表、峰值電平、RMS
◤信號發生器：正弦波發生器、粉紅噪聲發生器、白噪聲發生器
◤系統診斷模塊：傳輸連接網絡診斷功能,密碼設置,軟件語言選擇功能(簡體中文/繁體中文/英文)
□可選擇的功能圖
◤遠程網絡音頻會議自動回聲抑制功能圖
◤自動增益控制功能圖
◤專門麥克風音頻處理功能圖
◤劇場功能圖
◤Dante網絡音頻傳輸功能圖
◤立體聲混音功能圖
◤現場擴聲功能圖
◤標準矩陣音頻處理器功能圖
□多臺UNO數字音頻媒體矩陣可通RJ45網口連接到局域網路由器上,可組成大型控制系統, TOUCH 7通過無線WIFI進行控制UNO數字音頻媒體矩陣,MINI可用POE進行供電.Centro SM1可通過IPAD,智能手機,電腦的瀏覽器進行控制.
□NEUconsole軟件可運行在Windows 2000/XP/7平臺下,而TOUCH 7的安裝軟件NEUpanel可運行在安卓平臺上.
□INPUT/OUTPUT接口數量固定,內部數字音頻處理功能圖由用戶自由導入及數據設定
技術指標:
|
前面板配置: |
|
|
LED通道信號燈： |
1個/通道 |
|
LED網絡狀態燈： |
顯示數據傳輸狀態，1個 |
|
LED網絡狀態燈 |
顯示電源開啟狀態，1個 |
|
數字音頻功效: |
|
|
DSP芯片: |
40位浮點運算 |
|
采樣率：： |
48kHz |
|
ADC/DAC： |
24位高效能芯片 |
|
接口: |
|
|
模擬輸入： |
|
|
模擬輸出： |
|
|
邏輯/繼電器接口: |
|
|
以太網接口RJ45： |
標準5類（CAT-5） |
|
電源接口： |
標準IEC接頭 |
|
輸入/輸出: |
|
|
輸入阻抗: |
>10KΩ |
|
輸出阻抗： |
50Ω |
|
最大聲壓級： |
+20dBu/MIC +40dBu |
|
模式： |
電子平衡(帶48V幻像電源) |
|
模擬音頻功效: |
|
|
頻響： |
+/- 0.1dB (20-30 kHz) |
|
動態范圍： |
110dB typical (unweighted) |
|
共模抑制比: |
>100dB (50 至 10kHz) |
|
串擾： |
< -100dB |
|
失真： |
0.002% (1kHz @+4dBu) |
|
整機規格: |
|
|
電源： |
90-265 VAC (50/60Hz) – 20VA |
|
尺寸： |
19"x1.75"x9" (483x44x |
|
重量： |
|
